電線電纜基礎知識（最實用的電線電纜手冊）
發布時間：2018-04-12 發布者：鴻盛遠
作為編織網管的一類應用對象：電線電纜
1
2

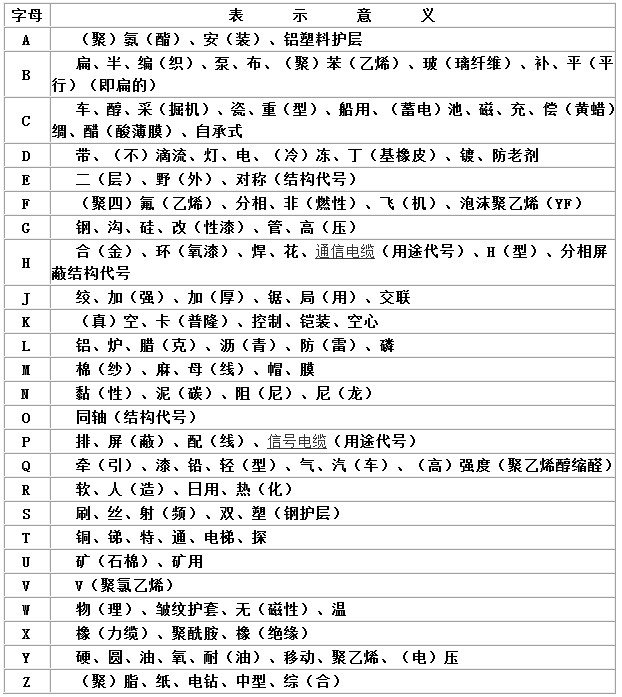

3、字母符號及其表示意義
4
5
1）圓單線：圓單線為不包覆其他金屬層的單根圓形導線
2）圓單線的面積S
π
S = —— d2（mm2）
4
3）圓單線周長L
L = πd (mm)
4）圓單線的重量
π
W = —— d2 ρ= Sρ（kg/km）
4
式中：ρ——材料密度（g/cm3）
5）常用圓單線重量
6）扁線：扁線用于電磁線類的矩形導電線芯和電纜鎧裝等
S = ab — [4r2 —πr2]
= ab — 0.858 r2 (mm2)
式中：a——厚度
b——寬度
r——圓角半徑。
7）扁線的周長L
L = 2（a + b）— （8r — 2πr）
8）扁線尺寸偏差
扁線圓角半徑尺寸偏差范圍
